Какие виды обследования металлоконструкций вы выполняете и в каких случаях применяются те или иные типы обследований?
При обследовании металлоконструкций мы используем комплексный подход, который включает несколько видов работ в зависимости от назначения сооружения, состояния конструкций и требований нормативов. В перечень выполняемых видов обследований входят:
1. Визуально-инструментальное обследование — первичный этап диагностики, при котором выявляются деформации, коррозия, трещины, следы усталости и дефекты наружных поверхностей. Этот метод обязателен для всех типов объектов перед углубленным контролем.
2. Неразрушающие методы контроля (ультразвук, магнитопорошковый, дефектоскопия, вихретоковый контроль) — применяются при подозрении на внутренние дефекты или когда визуальный осмотр недостаточен.
3. Проверка на предельную грузоподъемность и расчетная оценка несущей способности — если обнаружены дефекты, влияющие на безопасность, или при изменении назначения конструкции.
4. Лабораторные анализы металла и покрытий — отбор проб металла для определения химического состава и механических свойств, оценка коррозионной стойкости и толщины лакокрасочных покрытий.
5. Геометрическая съемка и мониторинг осадок/деформаций — для строений, где важна стабильность геометрии (крупные пролеты, башни, опоры).
6. Комплексное техническое заключение и рекомендации по ремонту/укреплению/демонтажу.
Выбор конкретного набора обследований определяется задачей: плановая проверка, предпроектная оценка, аварийная диагностика или приемопередача объекта. Для крупного промышленного объекта в Улан-Удэ мы обычно начинаем с визуального обследования и геометрической съемки, затем, при необходимости, дополняем ультразвуковыми и металлическими анализами. Компания СтальСтрой-Лнд работает с 2011 года и по 2026 выполнено более 2182 заказов что подтверждает практический опыт в выполнении всех перечисленных методов на реальных объектах различной сложности. При заказе услуги под ключ скидка от 13 процентов
Как проводится визуально-инструментальное обследование несущих металлоконструкций и какие данные фиксируются в процессе?
Визуально-инструментальное обследование — это последовательная процедура, включающая подготовительный этап, осмотр, инструментальные замеры и оформление результатов. В ходе подготовки мы изучаем проектную документацию, планы и предыдущие акты обследований, оцениваем доступность узлов и необходимость применения ограждения или подъема на высоту. На объекте работа выполняется по следующей схеме:
1. Общий осмотр и фотографирование всех ответственных элементов: пролетных строений, колонн, ферм, связей, узлов крепления и опор. Фиксируются наружные признаки коррозии, отслоения покрытия, трещин, следы ударов и перегрузок.
2. Уточняющие инструментальные замеры: измерение толщины стенки металлоконструкций толщиномером, проверка геометрии и прогибов рулеткой и теодолитом, определение ширины и глубины трещин штангенциркулем или микрометром.
3. Анализ крепежа и сварных швов: визуальная оценка состояния болтов и гаек, контроль затяжки, выявление усталостных повреждений в сварных соединениях, оценка качества сварки по внешним признакам.
4. Замеры уровня коррозии и остаточной толщины: систематическая карта замеренных толщин по профильным элементам с указанием коэффициентов запаса прочности.
5. Формирование реестра дефектов и их приоритетности с указанием локализации по узлам и узлам привязки к чертежам.
6. Оценка эксплуатационной пригодности с обоснованием необходимости дополнительного контроля неразрушающими методами или срочного ремонта. В результате вы получаете подробный акт обследования, содержащий: описательную часть, фотографии дефектов, таблицы замеров, карты коррозии, перечень критических замечаний и количественных параметров. Этот метод позволяет получить оперативную и наглядную картину состояния конструкций и определить, какие дополнительные исследования нужны. Работа выполнена командой из Улана-Удэ и включает технические паспорта узлов, если таковые имеются. Наши специалисты оснащены сертифицированными толщиномерами, теодолитами и цифровыми камерами, что гарантирует высокое качество фиксации данных
Какие методы неразрушающего контроля применяются при обследовании металлоконструкций и в каких случаях какой метод предпочтителен?
Неразрушающие методы контроля (НДК) являются ключевыми для выявления внутренних дефектов, скрытых трещин, расслоений и дефектов сварных швов без нарушения целостности конструкции. Набор методов подбирается с учетом материала, толщины металла, доступа к поверхности и типа ожидаемых дефектов. Основные методы и их применение:

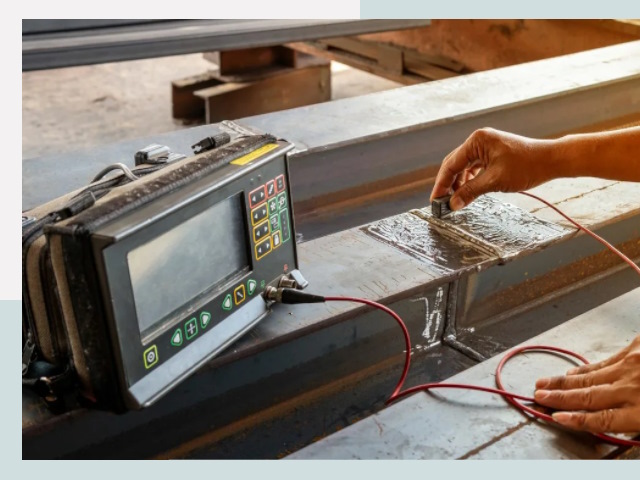

1. Ультразвуковой контроль (УЗК) — оптимален для обнаружения внутренних трещин, включений и неоднородностей в массивных элементах и швах. Применяется при необходимости оценки глубины дефекта и определения остаточной толщины в местах, где невозможно использовать толщиномер с простой поверхностной оценкой.
2. Магнитопорошковый контроль (МПК) — эффективен для выявления поверхностных и подповерхностных трещин в ферромагнитных материалах, особенно в сварных швах и зонах повышенной концентрации напряжений. Требует очистки поверхности и сушения, дает быстрый результат при наружных дефектах.
3. Вихретоковый контроль — используется для тонкостенных изделий, трубопроводов и листовых элементов, позволяет выявить коррозионные потери металла и трещины в зонах, доступных с одной стороны.
4. Радиографический контроль — позволяет получить снимки внутренней структуры сварных швов и толстых элементов, эффективен при контроле ответственных соединений, но требует обеспечения радиационной безопасности и подготовки периметра работ.
5. Капиллярный метод (проникающие составы) — показывает поверхностные трещины и поры на некрупных элементах, прост в исполнении и информативен при правильной подготовке поверхности.
6. Лазерная трёхмерная сканировка и фотограмметрия — применяются для высокоточной оценки геометрии, деформаций и контроля прогибов пролётов. Выбор метода определяется задачей: при плановом контроле чаще всего комбинируют толщиномерный контроль, магнитопорошковый и ультразвуковой контроль для участков повышенного риска. В аварийных ситуациях первостепенен метод, позволяющий быстро подтвердить наличие критического дефекта (МПК или УЗК), с последующей детализацией радиографией при необходимости. Приезжаем в Улана-Удэ и выполняем необходимые НДК с оформлением протоколов, что позволяет точно определить объемы ремонта и необходимость временного ограничения эксплуатации
Какие документы и технические выводы вы выдаете по итогам обследования и какова их юридическая и проектная ценность?
По окончании обследования мы формируем полный комплект документов, который может использоваться для проектирования ремонта, усиления, получения разрешительной документации и принятия управленческих решений по эксплуатации. В состав выдаваемых документов обычно входят:
1. Акт обследования с детальным описанием выявленных дефектов и перечнем замеров.
2. Фотоматериалы с привязкой к узлам и схемам, карту коррозионных потерь и таблицы остаточных толщин.
3. Протоколы неразрушающего контроля с расшифровкой результатов и указанием оборудования и методик, паспортов калибровок приборов.
4. Техническое заключение с оценкой несущей способности, классификацией дефектов по степени опасности и рекомендациями по срочности мероприятий.
5. Сметная ведомость на работы по ремонту или усилению и по необходимости технические решения для корректирующих мероприятий.
6. Рекомендации по мониторингу состояния (частота повторных обследований, контрольные точки), план мероприятий по защите от коррозии и требования к контролю после ремонта. Юридическая ценность документов определяется тем, что наши акты и заключения составлены в соответствии с нормативами и содержат ссылки на использованные методики и стандарты, подписи ответственных специалистов и протоколы поверки приборов. Это позволяет использовать их при согласовании с надзорными органами, при страховых разбирательствах или передаче объекта новой эксплуатирующей организации. Дополнительно возможно оформление протоколов для проектных организаций, что ускоряет подготовку проектной документации на ремонт. Отправьте запрос КП Семену Семеновичу для получения образцов типовых актов и списка используемых методик, при необходимости мы подготовим пакет документов, адаптированный под требования инспектирующих органов
Как осуществляется оценка несущей способности металлоконструкций и на каких основаниях принимаются решения о ремонте, усилении или демонтаже?
Оценка несущей способности включает сбор исходных данных, расчетные процедуры и выбор проектного решения. Последовательность действий выглядит следующим образом:
1. Сбор данных: результаты визуального и инструментального обследования, протоколы НДК, данные о коррозионной потере, геометрические параметры, исходная проектная документация и сведения о фактических нагрузках.
2. Идентификация критических элементов и узлов, где остаточная прочность минимальна.
3. Проведение расчетов по предельным состояниям первой и второй групп с использованием актуальных нормативов и поправочных коэффициентов с учетом уменьшенной толщины и местных дефектов.
4. Оценка запаса прочности и деформативности: сравнение расчетной несущей способности с фактическими эксплуатационными нагрузками с учетом динамических и климатических факторов.
5. Формирование возможных мероприятий: косметический ремонт покрытия, локальный ремонт/заварка дефектов, усиление узлов сваями, пластинами или добавлением связей, а также полный демонтаж и замена конструкций при утрате несущей способности.
6. При выборе решения учитываются критерии: безопасность эксплуатации, экономическая целесообразность, сроки и сложность работ, доступность конструкций и требуемые разрешения. Мы предоставляем обоснованный выбор с несколькими вариантами, где для каждого указаны: объем работ, ориентировочная стоимость от 8707 руб/м² если применимо, сроки выполнения и вариант временных ограничений эксплуатации. Важный аспект — мониторинг после ремонта: предлагаем планы контроля, устройства для фиксации деформаций и сроки повторных обследований. В нашем регионе работы выполняются в соответствии с требованиями и нормативами Республика Бурятия и с учетом практики эксплуатации в Республике Бурятия. Также в коммерческом предложении указываем режим работы команды: Мы работаем Пн1-Пт 09-18 Сб-Вс вых. и для оперативных задач можем выехать в короткие сроки по предварительной договоренности с клиентом. Для оперативной консультации звоните +7 929 21-60-39
Какие дополнительные работы и сервисы вы предлагаете в рамках комплексного обследования и как это влияет на итоговое техническое заключение?
В рамках комплексного обследования мы предлагаем расширенный пакет сервисов, которые повышают достоверность выводов и облегчают последующие проектные и ремонтные работы. Дополнительные услуги включают:
1. Лабораторные исследования металлических проб для определения химического состава и механических свойств, что необходимо при сомнении в марке стали или при наличии коррозионных изменений.
2. Геодезический мониторинг и установка контрольных реперов для длительного наблюдения за деформациями и осадкой. Это особенно важно для мостов, эстакад и опорных конструкций.
3. Разработка проектных решений на ремонт и усиление с рабочей документацией и спецификацией материалов.
4. Организация и выполнение ремонтных работ под ключ с координацией поставок и контролем качества. При заказе услуги под ключ скидка от 13 процентов что может существенно снизить общую стоимость мероприятий.
5. Контроль качества выполненных работ и оформление исполнительной документации.
6. Постгарантийное обслуживание и плановые обследования по регламенту. Включение дополнительных исследований влияет на итоговое техническое заключение следующим образом: повышается точность оценок остаточной прочности, уменьшается неопределенность при принятии решения о необходимости усиления или демонтажа; становится возможным предложить оптимальные технические решения с минимальными затратами и рисками. Комплексный подход позволяет не только зафиксировать текущее состояние, но и сформировать план действий на несколько лет вперед, минимизируя вероятность аварийных ситуаций. Приезжаем в Улана-Удэ для выездного обследования и, при необходимости, предоставляем смету и график работ уже на месте
